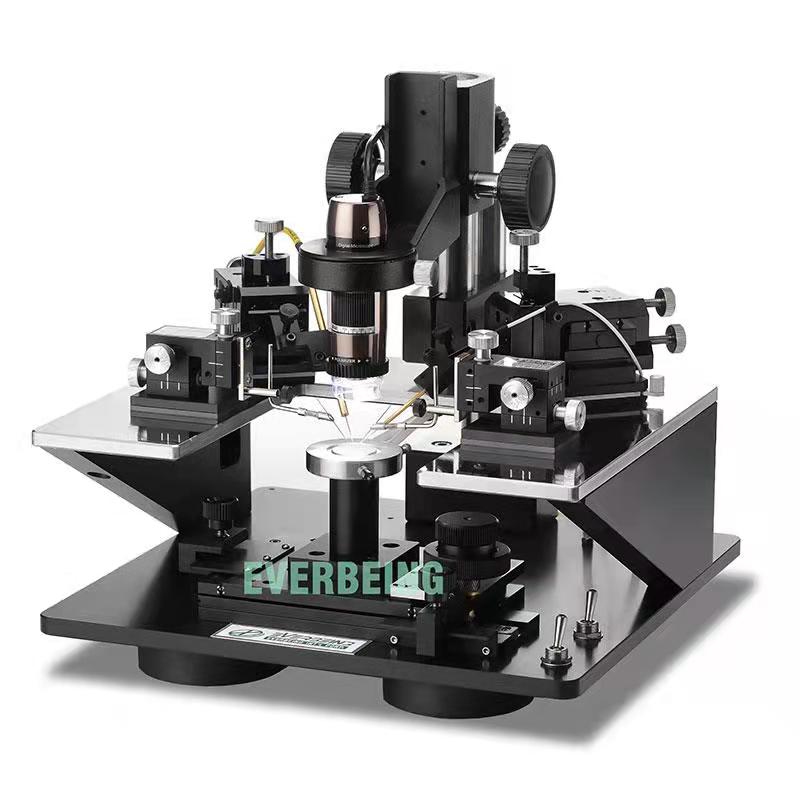

C-2系列極小,極輕,極便宜探針臺
C-2系列極小,極輕,極便宜探針臺,內建獨特抗震膠囊及吸盤的獨特低重心同軸滑臺使臺子在穩固的條件下達到輕量化及小型化,極高C/P性價比,吸盤同軸滑臺獨特XY旋鈕一上一下配置,方便XY快速切換,使元件達到快速25mm/轉及精細10micron調整的方便性,除了DC直流應用外及RF射頻也能勝任到67GHz.
奕葉極盡能力的展示,世界上沒有任何品牌能夠有如此精巧的設計。以下結構設計都是串接累加而成,缺一不可才能制造這種世界上極小、極輕,極便宜的探針臺。
1.底座配備獨門抗震膠囊,可讓探針臺體穩定,電信測量無震動干擾,省去購買防震墊或防震桌的預算。
2.同軸滑臺可以快速移動尋找DUT,同時又兼具10micron的微調整定位精度。厚度只有25 mm,大大降低了探針臺的重心高度。其他品牌只有配置微調滑臺而沒有快速尋找的功能(也就是從晶圓的邊到邊,用手轉都要上百圈)或是為達到快速尋找功能而下方配備另一快速滑臺,這兩個滑臺增高了許多,整個臺子重心突然變高,大大增加了穩定、重復、長期及高速測量的風險。
3.探針座細牙的專有技術,是one micron 的穩定定位不可或缺,一條龍的生產線將探針座身體高度矮化及寬度窄化,可實現射頻x4及直流x2或直流x6可能性。
4.探針座底附磁性開關,大大降低探針座的定位時間。就好像車子發動后,馬上就要開去目的地那邊出任務,客戶用探針臺的時候就是要做電信測量出任務一樣,在用之前定位這些探針座的位子是必須的,因為市面上的探針座每一軸的移動范圍都只有在12.5mm左右,只能在那12.5mm的移動范圍內來使用,那定位的時間如果越短的話,大大增加電信測量在使用探針臺之前的方便性,省得時間就是金錢。目前奕葉是所有品牌之間極好的磁鐵開關底座,厚度極薄、撥桿極順暢、磁鐵去除干凈、磁性極強及防銹處理極好。
巨集而強大的應用
1.越來越多的產品需要在常溫無氧或高溫無氧下測量,這種體積小的探針臺可以放到任何牌子的氮氣建制無氧環境的手套箱內測量。
2.手套箱吹的干氮氣或空氣建立成一個干的環境,所以環境也可以架設冷吸盤給冷環境測量,測量元件不會產生結露結冰現象。
3.與光電元件共同架設在一個大的面包板防震桌上。
4.在大的太能模擬光下直接架設。
5.可在一個儀器架上面架設,上面層是屛幕,下面層是儀器,中間層是探針臺。
6.空間面積受限的場地,只要40×40公分的面積就可以架設一臺。
7.數碼顯微鏡可以被換成選配的四點探針頭,作為前段薄膜制程改進用的偏電阻測量使用,在電路制作完成后數碼顯微鏡又換裝回去,馬上可以轉回成電信測量探針臺。
8.當電信測量需要跟其他實驗室借儀器時,可以直接攜帶探針臺過去連接,可以去除儀器搬運的損壞風險。
9.與其他客戶執行合作計劃時,可將探針臺直接搬到客戶那做電信測量驗證。
- DownLoad
C-2系列極小,極輕,極便宜探針臺,內建獨特抗震膠囊及吸盤的獨特低重心同軸滑臺使臺子在穩固的條件下達到輕量化及小型化,極高C/P性價比,吸盤同軸滑臺獨特XY旋鈕一上一下配置,方便XY快速切換,使元件達到快速25mm/轉及精細10micron調整的方便性,除了DC直流應用外及RF射頻也能勝任到67GHz.
奕葉極盡能力的展示,世界上沒有任何品牌能夠有如此精巧的設計。以下結構設計都是串接累加而成,缺一不可才能制造這種世界上極小、極輕,極便宜的探針臺。
1.底座配備獨門抗震膠囊,可讓探針臺體穩定,電信測量無震動干擾,省去購買防震墊或防震桌的預算。
2.同軸滑臺可以快速移動尋找DUT,同時又兼具10micron的微調整定位精度。厚度只有25 mm,大大降低了探針臺的重心高度。其他品牌只有配置微調滑臺而沒有快速尋找的功能(也就是從晶圓的邊到邊,用手轉都要上百圈)或是為達到快速尋找功能而下方配備另一快速滑臺,這兩個滑臺增高了許多,整個臺子重心突然變高,大大增加了穩定、重復、長期及高速測量的風險。
3.探針座細牙的專有技術,是one micron 的穩定定位不可或缺,一條龍的生產線將探針座身體高度矮化及寬度窄化,可實現射頻x4及直流x2或直流x6可能性。
4.探針座底附磁性開關,大大降低探針座的定位時間。就好像車子發動后,馬上就要開去目的地那邊出任務,客戶用探針臺的時候就是要做電信測量出任務一樣,在用之前定位這些探針座的位子是必須的,因為市面上的探針座每一軸的移動范圍都只有在12.5mm左右,只能在那12.5mm的移動范圍內來使用,那定位的時間如果越短的話,大大增加電信測量在使用探針臺之前的方便性,省得時間就是金錢。目前奕葉是所有品牌之間最好的磁鐵開關底座,厚度最薄、撥桿最順暢、磁鐵去除干凈、磁性最強及防銹處理最好。
巨集而強大的應用
1.越來越多的產品需要在常溫無氧或高溫無氧下測量,這種體積小的探針臺可以放到任何牌子的氮氣建制無氧環境的手套箱內測量。
2.手套箱吹的干氮氣或空氣建立成一個干的環境,所以環境也可以架設冷吸盤給冷環境測量,測量元件不會產生結露結冰現象。
3.與光電元件共同架設在一個大的面包板防震桌上。
4.在大的太能模擬光下直接架設。
5.可在一個儀器架上面架設,上面層是屛幕,下面層是儀器,中間層是探針臺。
6.空間面積受限的場地,只要40×40公分的面積就可以架設一臺。
7.數碼顯微鏡可以被換成選配的四點探針頭,作為前段薄膜制程改進用的偏電阻測量使用,在電路制作完成后數碼顯微鏡又換裝回去,馬上可以轉回成電信測量探針臺。
8.當電信測量需要跟其他實驗室借儀器時,可以直接攜帶探針臺過去連接,可以去除儀器搬運的損壞風險。
9.與其他客戶執行合作計劃時,可將探針臺直接搬到客戶那做電信測量驗證。
